变压器运输冲击应用-ABB

所属行业：

全球电力和自动化技术领域的领导企业，涉及变压器、开关、断路器、电缆和辅助设备制造业务；变电站和变电站自动控制系统、离散自动化与运动控制、离低压产品等领域。

单位实力：
        世界上最大的变压器供应商，最近推出了目前为止最高电压等级的直流变电器；
        早在60年前开创高压直流技术，参与该领域全球半数以上项目建设；  全球最大的工业电机和传动供应商；
        向世界各地的客户每天提供超过一百万件产品；                                  给钻井平台提供了世界上第一套岸电解决方案；

应用背景：

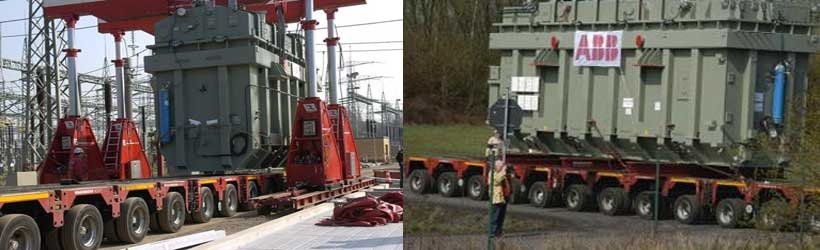

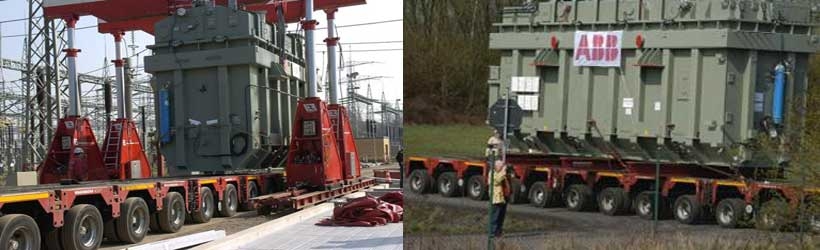

        监测变压器装运全过程三维冲击冲撞，根据现场打印数据及事后分析报告确认变压器是否受到超量冲击，能为超限原因、责任界定提供客观依据。
参照标准：企业标准（ X,Y,Z三轴冲击:a＜3g；频带f：0-100Hz）。

设备要求：
        国内外有较高知名度，在多个大型企业有成功应用案例；
        在1-100Hz频带内满足误差小于满量程的1%；
        能记录冲击事件，根据事件波形分析超量冲击发生时刻点、持续时长、事件特性；
        带微型打印机，支持现场打印；
        全程冲击报表一键输出（TXT/EXCEL）；

典型数据分析

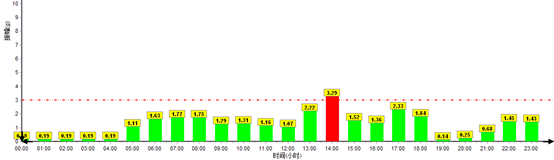

        三维冲撞仪某车次数据中，出现超标冲击1次，加速度峰值3.29g（Z轴），如图：

通过数据发生时刻初步分析，该超限事件是经过减速带时车辆未减速至规定范围导致发生。通过对超限事件的进一步分析，该次冲击持续时间（t）为4ms，对应冲击频率（f）为1/2t=125Hz，则冲击事件为3.29g@125Hz，满足测试标准。

用户结论

        通过实测，ABB对T560有如下评价：                                    体积轻小、集成度高，大批量使用优势明显；
        软硬件功能齐全，满足不同运输条件下冲击监测与分析；    不需特别培训即可熟练应用；
        在露天雨水条件下能完全防护；                                           三维冲撞仪电池可拆卸，发运灵活。
